隨著我國水射流技術近30年的發展，應用領域已涵蓋清潔、工業清洗、除銹、破碎、切割等市場，水射流潛在的危險也隨著應用市場的推廣而擴大。為了普及安全作業意識，國家標準化管理委員會在2011年1月發布了GB 26148—2010《高壓水射流清洗作業安全規范》。下面我們主要介紹一下高壓水射流清洗行業專業術語。





由噴嘴形成的不同形狀的高速水流束，其射流的流速主要取決于噴嘴出入口斷面的壓力降。





1、低壓水射流



工作壓力不大于10 MPa的水射流。



2、高壓水射流



工作壓力在10 MPa～100 MPa之間的水射流。



3、超高壓水射流



工作壓力不小于100 MPa的水射流。







在射流打擊物件之前固體顆粒已于射流束混合，通常由水射流引射磨料進入混合腔，然后再經準直噴嘴(又稱“磨料噴嘴”)形成磨料射流。





高壓水射流設備泛指各種壓力的水射流設備。它是一個含有噴嘴的流體能量釋放系統，其噴嘴功能是將流體的壓力能轉變?yōu)樗俣饶埽�形成自由射流束。射流中可以介入固體顆�；蚋郊踊瘜W(xué)藥劑，也可加濕。具體組成結構如下：





①高壓水發生設備：高壓泵機組、增壓器機組；

②控制系統：安全閥、調壓閥(溢流卸荷閥)、控制閥、電控柜、控制臺等；

③執行機構：噴槍、噴桿、噴頭、磨料射流總成、二維旋轉噴頭、三維旋轉噴頭等；

④輔助系統：壓力表、拖車、進給機構等。





通過活塞/柱塞面積的變化使驅動液體實現壓力倍增的設備，特點是超高壓、小功率。







用于增加水壓，并將高壓水輸送到噴嘴的壓力源設備。這類泵可以是移動的也可以是固定的，常采用正排量柱塞泵形式以保證在給定泵速下流量的恒定，工作壓力在10 MPa～100 MPa的泵為高壓泵，工作壓力不小于100 MPa的泵為超高壓泵。





噴槍是控制高壓水經噴嘴形成水射流的工具。噴槍由控制閥、噴桿和噴嘴總成(它包括一個或多個噴嘴)組成，噴槍必須有鎖定機構，通常通過高壓軟管總成與高壓泵排出端的調壓閥直接連接。





噴槍可以按控制閥形式進一步定義。如果閥關閉時，系統降至常壓，高壓水排放到大氣，則為卸荷型噴槍；如果閥關閉時，高壓水仍保留在系統中，則為截流型噴槍。



1、柔性噴槍



由柔性管連接泵和噴嘴(噴頭)形成水射流的工具，由腳踏控制閥控制。



2、剛性噴桿



由剛性管連接泵和噴嘴(噴頭)形成水射流的工具，由腳踏控制閥控制。





設置有一個或多個噴嘴并由此形成水射流的部件(噴頭限制了水的過流面積，產生了水射流速度并形成了所要求的射流形狀)。





1、自傳噴頭



一個連接在柔性管或剛性管上的包括軸承和旋轉體的部件，該部件至少有兩束射流偏置，無需附加任何外力，射流的反沖力就產生了噴頭旋轉的扭矩。



2、強制旋轉噴頭



依靠外力強制旋轉，以此形成可控轉速的旋轉射流的噴頭。它使噴嘴沿直管或噴頭體分布，利用噴嘴排列和旋轉達到射流全面覆蓋，以進行大面積清洗作業。



3、二維旋轉噴頭



繞著一個軸旋轉的旋轉噴頭，其外形尺寸與所清洗管件內壁直徑相適應，有可調轉速和不可調轉速兩種形式。



4、三維旋轉噴頭



同步繞著兩個相互垂直軸旋轉的旋轉噴頭，其轉速可以調節。按旋轉方式分為強制旋轉和自動旋轉兩種形式。



5、平面清洗器



專用于清洗平面的旋轉射流裝置。其特點是大直徑二維旋轉噴頭垂直向下噴射作業，通常為強制旋轉轉速可以調節。



6、自進噴頭



軟管與噴頭總成在管道內進退伸縮，以清除雜物，該噴頭借助其向后的射流自進，它還包括直接安裝在噴頭組件后的一段硬管，以防止噴頭在管道內翻轉。







安全閥安裝在泵的排出端，它以彈簧預載的方式預置在關閉位置。當泵壓力超過預定值時，安全閥打開。

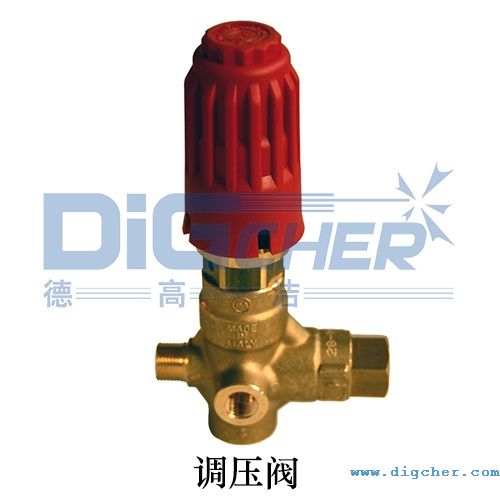

調壓閥安裝在泵的排出端，它憑借控制旁通水流來達到控制高壓泵工作壓力的目的。當系統中壓力超過了預置值時，調壓閥將部分開啟，調壓閥開啟升程越高，旁通的水就越多，則噴嘴處流量就越小，其完全開啟稱為卸荷。

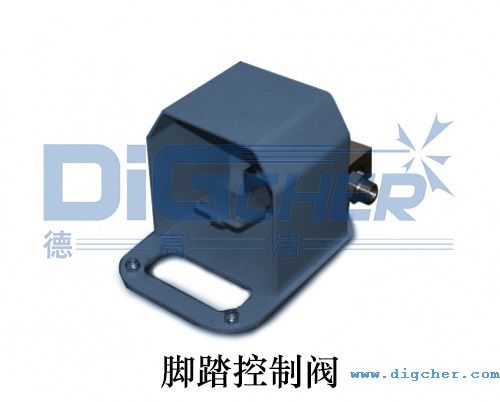

能夠用腳動作控制水射流的一種控制閥。其踏板置于護框內。





可將高壓水輸送到兩個以上的水射流噴頭上，它的動作應使兩個以上的水射流哦恩頭工況互不影響。







從高壓水射流設備的一個部件到另一個部件輸送水的柔性管。高壓軟管的最小爆破壓力應是工作壓力的2.5倍，高壓軟管應至少在1.5倍工作壓力下試壓。軟管使用壓力不得超過制造廠推薦的工作壓力。軟管失效可能引起鼓包、穿透。



1、軟管總成



由軟管和相應的端部接頭組成，軟管每個端部接頭都要由專業扣壓連接，并經過按壓檢驗。



2、柔性扣



用短的鋼繩呈環狀連接在兩根軟管的端部接頭處。當發生接頭斷裂，柔性扣將阻止軟管端部彈跳。



3、爆破壓力



檢驗承壓零部件可能失效的壓力值。



4、試驗壓力



檢驗承壓零部件得以正常工作的壓力值。





操作噴頭運動的一種專用機械裝置，使噴頭接近清洗物件，通常能實現進給伸縮(垂直或水平)、傾斜、旋轉、曲臂等功能。





顯示壓力變化的儀表，壓力表的刻度范圍至少要比設備的最大工作壓力高50%。當壓力脈動較大時，應設置壓力緩沖器以準確顯示壓力讀數。





經培訓并驗證具備安裝、運行和維修設備的技能人員。





清洗作業涉及的用掛有警示標記護欄圍起的全部區域。





實現水射流過程中對射流部件造成的反向沖擊力。噴槍(頭)操作者所承受的反沖力不得超過其體重的三分之一。手持噴槍(頭)的設計反沖力不得大于200N。



綜上所述，我們介紹了高壓水射流清洗行業專業術語，需要提醒大家的是，充分了解高壓水射流基本技術特性是清洗工程良好應用的必要基礎。通過對水射流安全作業的分析總結指導工程應用，可極大提高作業的安全性。
